دنده تایمینگ سر میل لنگ

کد محصول 1101104004
تعداد در کارتن:
20 عدد
مدل خودرو:
دنا سمند
پیشرانه:
EF7
در حال تامین

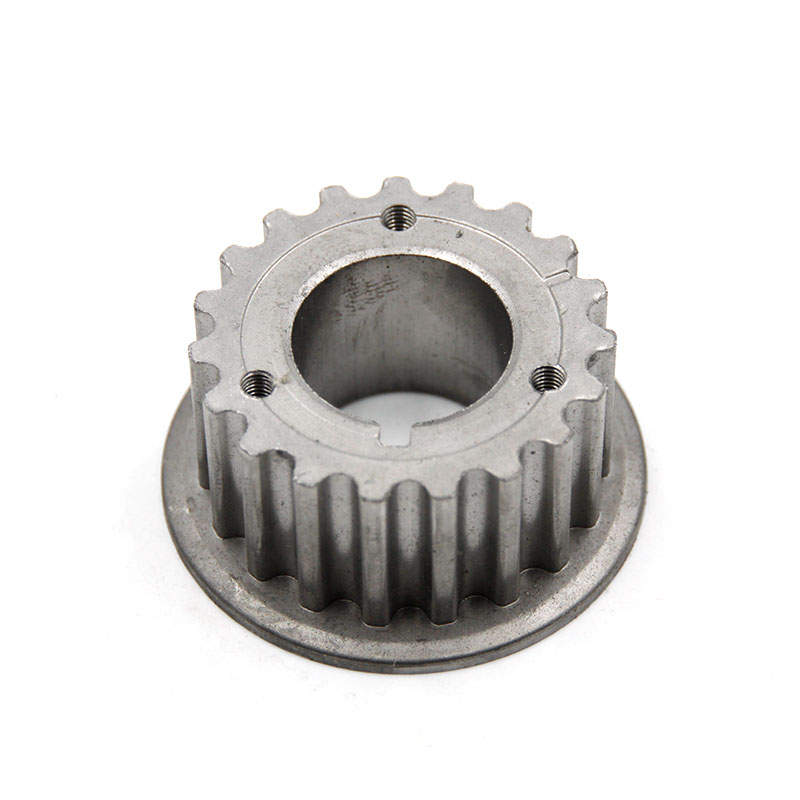

دنده تایمینگ سر میل‌لنگ موتور EF7 که با نام‌های چرخ‌دنده تایم میل‌لنگ EF7، دنده سر میل‌لنگ، دنده تسمه تایم میل‌لنگ، پولی تایم میل‌لنگ و چرخ‌دنده تایم موتور ملی نیز شناخته می‌شود، یکی از قطعات اصلی سیستم تایمینگ موتور است که در قسمت جلویی میل‌لنگ نصب می‌شود.این…

نقد و بررسی

دنده تایمینگ سر میل‌لنگ موتور EF7 که با نام‌های چرخ‌دنده تایم میل‌لنگ EF7، دنده سر میل‌لنگ، دنده تسمه تایم میل‌لنگ، پولی تایم میل‌لنگ و چرخ‌دنده تایم موتور ملی نیز شناخته می‌شود، یکی از قطعات اصلی سیستم تایمینگ موتور است که در قسمت جلویی میل‌لنگ نصب می‌شود.
این قطعه وظیفه انتقال حرکت چرخشی میل‌لنگ به تسمه تایم و از طریق آن به چرخ‌دنده‌های میل سوپاپ هوا و دود را بر عهده دارد تا زمان باز و بسته شدن سوپاپ‌ها با حرکت پیستون‌ها هماهنگ باشد.
در پیشرانه EF7 با حجم ۱.۷ لیتر، ساختار ۱۶ سوپاپ و دو میل سوپاپ (DOHC)، هماهنگی دقیق حرکت میل‌لنگ و میل سوپاپ‌ها اهمیت زیادی دارد. دنده تایمینگ سر میل‌لنگ با چرخش هم‌زمان با میل‌لنگ، تسمه تایم را به حرکت درمی‌آورد و باعث می‌شود میل سوپاپ‌ها با نسبت دور مشخص و در زمان‌بندی صحیح بچرخند.

ویژگی مهم این قطعه، وجود دندانه‌های دقیق و هماهنگ با پروفیل تسمه تایم EF7 است که موجب درگیری مناسب دندانه‌های تسمه با چرخ‌دنده و انتقال حرکت بدون لغزش در شرایط عادی می‌شود.

دنده تایمینگ سر میل‌لنگ EF7 به کمک خار راهنمای مخصوص در موقعیت زاویه‌ای صحیح روی میل‌لنگ قرار می‌گیرد. این خار به تعیین موقعیت دقیق چرخ‌دنده هنگام نصب کمک می‌کند و از جابه‌جایی ناخواسته آن نسبت به میل‌لنگ جلوگیری می‌کند.
در موتور چهارزمانه EF7، میل سوپاپ‌ها به ازای هر دو دور چرخش میل‌لنگ، یک دور کامل می‌چرخند. دنده تایمینگ سر میل‌لنگ با انتقال حرکت به تسمه تایم، در برقراری این نسبت و حفظ هماهنگی میان حرکت پیستون‌ها و سوپاپ‌ها نقش اساسی دارد.
عملکرد صحیح این قطعه نقش مهمی در حفظ زمان‌بندی دقیق موتور، انتقال منظم حرکت به میل سوپاپ‌ها، جلوگیری از رد کردن تایم، بهبود راندمان احتراق و کاهش احتمال آسیب‌دیدگی قطعات داخلی پیشرانه EF7 دارد.

 علائم خرابی دنده تایمینگ سر میل‌لنگ EF7

- ساییدگی، خوردگی یا تغییر شکل دندانه‌های چرخ‌دنده تایم
- شکستگی یا لب‌پریدگی دندانه‌ها بر اثر تنش‌های مکانیکی یا ورود اجسام خارجی
- ایجاد لقی غیرمجاز میان چرخ‌دنده و محل نصب آن روی میل‌لنگ
- آسیب‌دیدگی یا گشادشدن شیار خار راهنمای چرخ‌دنده
- شکستگی، له‌شدگی یا تغییر شکل خار سر میل‌لنگ
- ایجاد صدای غیرعادی از مجموعه تایمینگ در صورت آسیب‌دیدگی دندانه‌ها یا اتصالات
- ساییدگی غیرعادی دندانه‌های تسمه تایم بر اثر خرابی یا ناهم‌راستایی چرخ‌دنده
- جابه‌جایی موقعیت چرخ‌دنده و برهم خوردن زمان‌بندی موتور در صورت خرابی اتصال
- کاهش قدرت و شتاب موتور در صورت اختلال در هماهنگی میل‌لنگ و میل سوپاپ‌ها
- لرزش موتور و عملکرد نامنظم آن در دور آرام در صورت به‌هم‌خوردن تایمینگ
- سخت روشن شدن موتور یا روشن نشدن آن در صورت جابه‌جایی شدید تایم
- روشن شدن چراغ چک در صورت تشخیص ناهماهنگی موقعیت میل‌لنگ و میل سوپاپ‌ها
- افزایش احتمال برخورد سوپاپ‌ها با پیستون‌ها در صورت رد کردن تایم یا آسیب شدید به سیستم تایمینگ
نکته: دنده تایمینگ سر میل‌لنگ EF7 یکی از قطعات حساس مجموعه تایمینگ است که وظیفه انتقال حرکت میل‌لنگ به تسمه تایم را بر عهده دارد. این قطعه با پولی سر میل‌لنگ یا پولی تسمه دینام تفاوت دارد؛ زیرا دنده تایم برای به حرکت درآوردن تسمه تایم طراحی شده است، درحالی‌که پولی سر میل‌لنگ حرکت را به مجموعه تسمه تجهیزات جانبی موتور منتقل می‌کند.

در موتور EF7، خار سر میل‌لنگ نقش مهمی در تعیین موقعیت صحیح چرخ‌دنده تایم دارد. هنگام نصب، خار باید کاملاً در شیار مخصوص خود قرار گیرد و چرخ‌دنده با ابزار مناسب روی میل‌لنگ نصب شود.
نصب نادرست، استفاده از چرخ‌دنده با ابعاد نامناسب یا آسیب‌دیدگی خار می‌تواند موجب ایجاد لقی، جابه‌جایی زاویه‌ای چرخ‌دنده و برهم خوردن زمان‌بندی موتور شود.
همچنین ساییدگی یا شکستگی دندانه‌های چرخ‌دنده می‌تواند باعث درگیری نامناسب با تسمه تایم و افزایش احتمال رد کردن تایم شود. در چنین شرایطی، احتمال برخورد سوپاپ‌ها با پیستون‌ها و آسیب جدی به سرسیلندر وجود دارد.
بنابراین هنگام تعویض تسمه تایم EF7، بررسی سلامت دندانه‌ها، شیار خار، سطح نشیمن چرخ‌دنده و نبود لقی غیرمجاز اهمیت زیادی دارد. همچنین پس از نصب، تنظیم دقیق تایمینگ و کنترل کشش تسمه مطابق دستورالعمل تعمیراتی سازنده ضروری است.

 دنده تایمینگ سر میل‌لنگ EF7 به‌تنهایی وظیفه تنظیم زمان‌بندی سوپاپ‌ها را بر عهده ندارد، بلکه با انتقال حرکت به تسمه تایم و چرخ‌دنده‌های میل سوپاپ، هماهنگی مکانیکی مجموعه را فراهم می‌کند. سلامت تمام اجزای تایمینگ، از جمله تسمه، هرزگردها و تسمه‌سفت‌کن، برای عملکرد صحیح این سیستم ضروری است.

مشخصات محصول

کد محصول
1101104004
تعداد در کارتن
20 عدد
مدل خودرو
دنا، سمند
پیشرانه
EF7
